錳砂濾料也是我們水處理工藝中常用的一種濾料，我們西北很多的地下水中錳含量超標(biāo)，而錳砂濾料可以有效的去除水中的錳離子，保障飲水的健康，錳砂濾料不僅能凈化水質(zhì)同時(shí)還能有效的去除水中的錳離子和鐵離子。今天我們皓泉水處理就來給大家介紹下錳砂濾料的除鐵除錳工藝及錳砂濾料裝填時(shí)的注意事項(xiàng)。
　　
　　一、錳砂濾料除鐵除錳工藝原理：
　　
　　目前水處理除鐵除錳的主要方法；除去水中鐵一般采用接觸氧化法或曝氣氧化法，除錳一般采用接觸氧化法，曝氣氧化法除鐵系指原水經(jīng)曝氣后充分溶氧和散除CO2，提高pH值，水中的Fe2+全部或大部分氧化為Fe3+，進(jìn)入濾池過濾；接觸氧化法除鐵（除錳）系指原水經(jīng)曝氣溶氧后未經(jīng)完全氧化很快進(jìn)入濾池，濾料經(jīng)過一定的成熟期后在其表面形成鐵質(zhì)（或錳質(zhì)）活性濾膜，利用活性濾膜的催化作用進(jìn)行除鐵（除錳）。
　　
　　(1)、鐵錳共存時(shí)，原水含鐵量低于2.0～5.0mg/L(由于水質(zhì)的不同，北方可采用2.0、南方可采用5.0)、含錳量低于1.5mg/L，單級過濾一般可同時(shí)去除鐵和錳，當(dāng)水中鐵錳含量超過上述值時(shí)，鐵將明顯干擾除錳，應(yīng)采取先除鐵后除錳的工藝，并嚴(yán)格控制一級除鐵效果。
　　
　　(2)、鐵、錳超標(biāo)的地下水水質(zhì)千差萬別，因此除鐵、除錳工藝流程的選擇，應(yīng)掌握較詳細(xì)的原水水質(zhì)資料，有條件的應(yīng)進(jìn)行除鐵除錳試驗(yàn)，無條件試驗(yàn)時(shí)應(yīng)參照原水水質(zhì)相似水廠的經(jīng)驗(yàn)進(jìn)行選擇。
　　
　　二、曝器裝置：
　　
　　曝氣是地下水除鐵除錳的重要環(huán)節(jié)，原水水質(zhì)不同，采用的工藝不同，曝氣程度的要求也不同；曝氣的方法有多種，各種曝氣裝置的復(fù)雜程度、運(yùn)行成本、管理的難易程度、曝氣效果均有差異，因此本條規(guī)定曝氣裝置應(yīng)根據(jù)原水水質(zhì)、曝氣程度的要求，通過技術(shù)經(jīng)濟(jì)比較選定。
　　
　　三、除鐵除錳錳砂濾料選擇及裝填：
　　

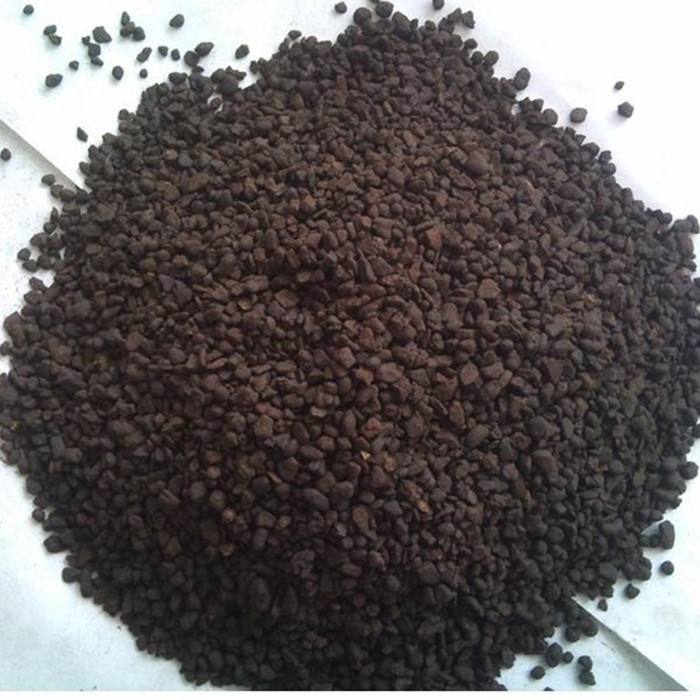

　　(1)錳砂濾料是選用塊狀錳礦和錳砂作原料，經(jīng)破碎篩選而成。外觀粗糙、呈褐色，天然錳砂中含有 MnO2，它是 Fe2+ 氧化成 Fe3+ 的良好催化劑，含錳量（以 MnO2 計(jì)，下同）一般不不小于35% 的錳砂，既可用于地下水除鐵，又可用于地下水除錳；二氧化錳含量為 20% ~ 25% 的錳砂濾料，只宜用于地下水除鐵，含錳量低于 20% 的則不宜采用。因各地水質(zhì)不同宜采用經(jīng)過科學(xué)試驗(yàn)或生產(chǎn)使用證明能獲得良好除鐵和除錳效果的錳砂品種含量作濾料。
　　
　　(2)錳砂濾料粒徑一般在2.0mm和0.6mm之間。濾層粒徑一般在1.2mm和0.5mm之間。采用錳礦石和承托層時(shí)，級配和厚度可參照快速濾池。用錳砂濾料時(shí)，上面兩層承托層需用同樣粒徑錳砂石代替為宜。重力式過濾器除鐵除錳：濾層高度一般采用800～1200mm，規(guī)模較小的壓力式過濾器除鐵、除錳：設(shè)備一般采用1000～1200mm；同時(shí)除鐵除錳的單級過濾濾層一般取較高值，使過濾后的水質(zhì)達(dá)到效果。除錳濾池濾料一般采用錳砂、效果顯著濾料成熟期較短、一般7—15天、但造價(jià)較高。石英砂：造價(jià)底、濾料成熟期長3－6個(gè)月。
　　
　　(3)濾速：除鐵濾池一般為5～10m/h,含鐵量高時(shí)可采用較低濾速。除鐵除錳濾池和除錳濾速為5～8m/h.
　　
　　(4)反沖洗：其中水頭損失一般控制在1.5～2.5m。除鐵采用粒徑為0.6～1.2mm錳砂濾料時(shí)，沖洗強(qiáng)度為18L/s..m2;  粒徑為0.6～2.0mm 時(shí)為22L/s.m2。其膨脹率分別為30％ 和22％。沖洗時(shí)間10～20min 。除鐵除錳采用錳砂濾料時(shí)，沖洗強(qiáng)度為16～20L/s..m2，期膨脹率為15％ 和2～25％。更多錳砂濾料相關(guān)問題請咨詢我們。
